Vista posteriore interna del modello: 13 - Travata poligonale tipo Schwedler
Vista posteriore interna del modello: 13 - Travata poligonale tipo Schwedler
Description

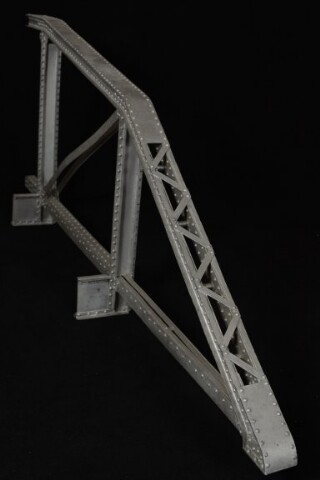

Puntoni del corrente superiore e tiranti della catena hanno sezione composta variamente collegata con diagonali reticolari (primo campo del puntone) o lamiera continua, e variata in relazione allo sforzo in ogni campo (Fig. da 17 a 20 nella Tavola n. 39 dell'Atlante del Chicchi). I montanti hanno invece sezione ad anima piena, con ali costituite da coppie di cantonali chiodati.
People
Mario, Eugenio (Digitiser)
Dipartimento di Ingegneria Civile, Edile ed Ambientale (DICEA) (Digitiser)
Bernardini, Alberto (Scientific advisor) Dipartimento di Ingegneria Civile, Edile ed Ambientale (DICEA) (Scientific advisor)
Dipartimento di Ingegneria Civile, Edile ed Ambientale (DICEA) (Scientific advisor)
Format
image/jpeg (2.75 MB)
Subject
• ponti metallici, ponti, carpenteria metallica
