Vista posteriore interna del modello: 9 - Campo all’appoggio di travata rettilinea
Vista posteriore interna del modello: 9 - Campo all’appoggio di travata rettilinea
Description

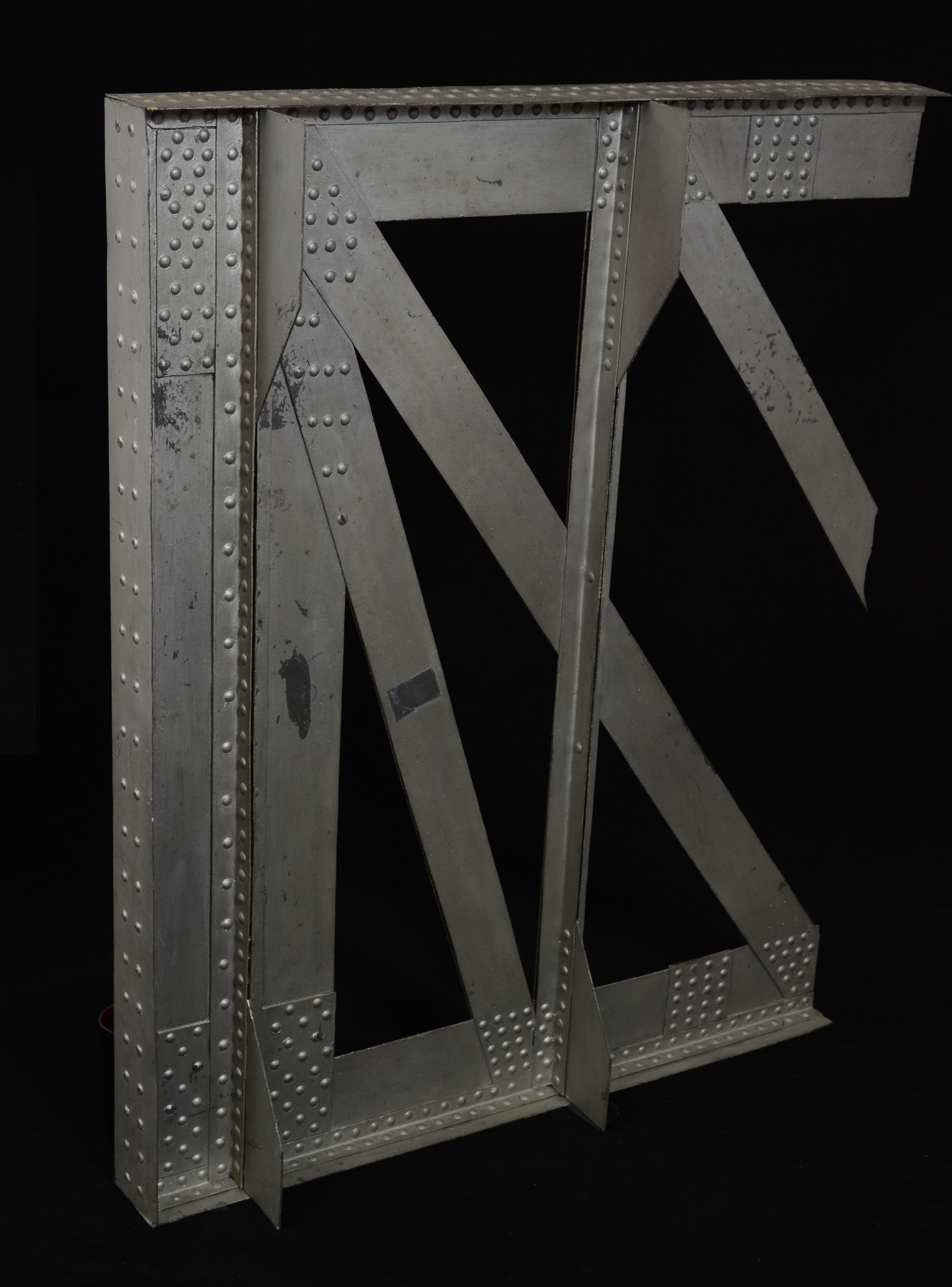

La zona d'appoggio è irrigidita con piastre continue inchiodate fra i due montanti verticali sull'appoggio. Nella Fig. 3 della Tavola 28 dell'Atlante del Chicchi invece la piastra è limitata alla zona inferiore sopra l'appoggio, mentre sull'altezza il collegamento fra i due montanti si realizza con aste diagonali. Si notino i fazzoletti di attacco delle aste del traverso reticolare che sostiene l'impalcato ferroviario superiore (si veda la Fig. 4 nella Tavola 28).
People
Mario, Eugenio (Digitiser)
Dipartimento di Ingegneria Civile, Edile ed Ambientale (DICEA) (Digitiser)
Bernardini, Alberto (Scientific advisor) Dipartimento di Ingegneria Civile, Edile ed Ambientale (DICEA) (Scientific advisor)
Dipartimento di Ingegneria Civile, Edile ed Ambientale (DICEA) (Scientific advisor)
Format
image/jpeg (3.71 MB)
Subject
• ponti metallici, ponti, carpenteria metallica
